Познакомьтесь с понятием «вибрация».
Вибрация — это механическое явление, при котором происходят колебания вокруг точки равновесия.
Во многих случаях вибрация может негативно сказаться на долговечности и надежности изделий и вызвать такие проблемы, как повреждение конструкции, функциональные сбои, ненормальное торможение и другие непредвиденные происшествия.
Вибрационные испытания являются эффективной мерой предотвращения подобных проблем, поскольку имитируют вибрационную среду, которой изделие будет подвергаться во время транспортировки, установки и практической эксплуатации, что позволяет определить устойчивость изделий к вибрации. Они помогают выявить слабые места конструкции, проверить целостность и определить долговечность.
Основной принцип
Электродинамический вибростенд — это устройство, способное преобразовывать электрическую энергию в механическую, основной принцип работы которого основан на законе Ампера, согласно которому проводники, по которым протекает ток, подвергаются воздействию электромагнитных сил в магнитном поле.

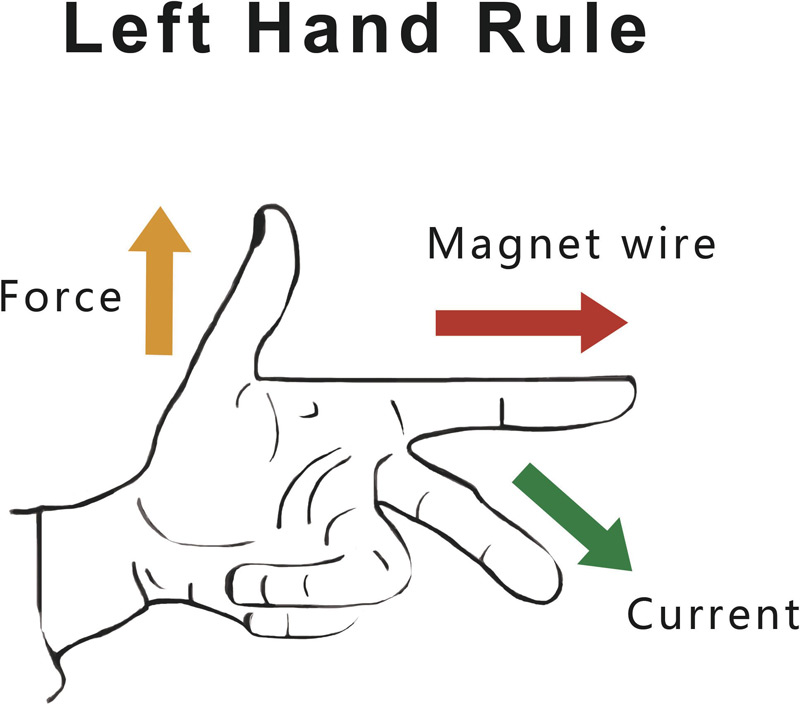

Электромагнитная сила, действующая на проводник с током, пропорциональна силе тока в проводнике, эффективной длине проводника в магнитном поле и плотности магнитной индукции в месте расположения проводника. То есть, F = BLI. Направление электромагнитной силы определяется правилом левой руки.
F: Сила (Н)
B: Магнитная индукция
плотность магнитного поля (Т)
I: Ток в проводнике (А)
L: Эффективная длина проводника (м)
Принцип работы

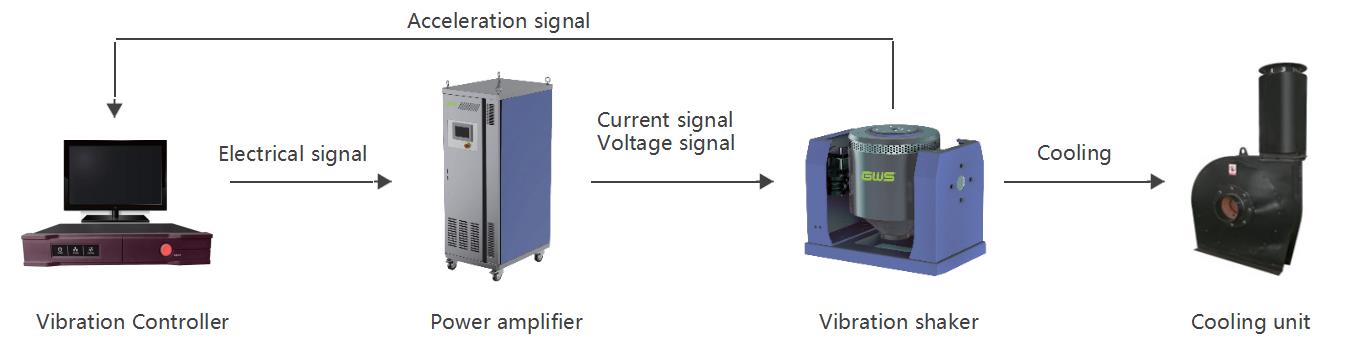

Система электродинамических вибрационных испытаний представляет собой типичную систему управления с замкнутым контуром, состоящую из вибростенда, усилителя мощности, контроллера вибрации, блока охлаждения и измерительного прибора (например, акселерометра) и т. д.
Вибрация или ударное движение генерируются вибростендом в ответ на усиленный управляющий сигнал, поступающий от контроллера. Акселерометр передает собранный сигнал контроллеру для коррекции в реальном времени и отправляет его обратно на усилитель мощности. Выберите подходящий метод охлаждения (воздушное или водяное) для обеспечения хорошего отвода тепла.
