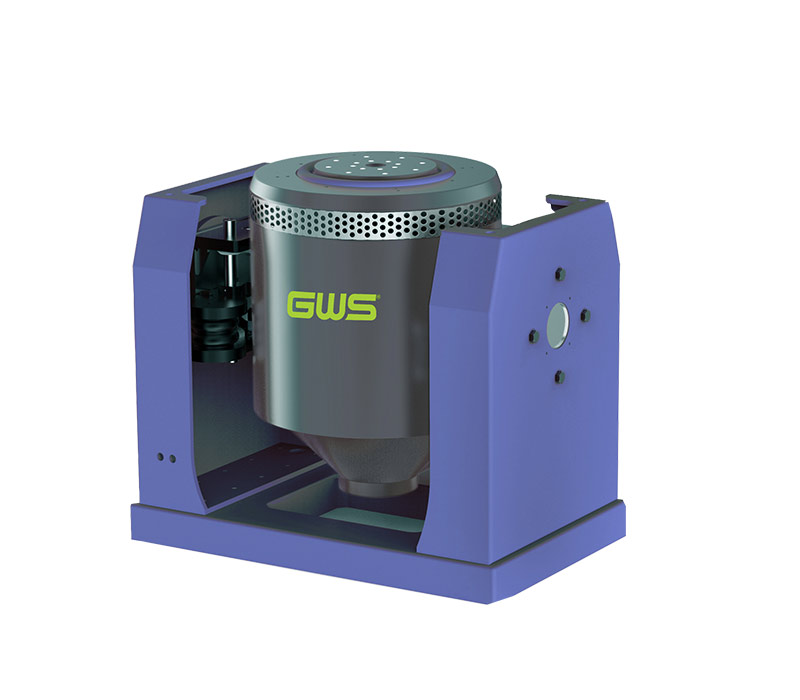

Система вибрационных испытаний с воздушным охлаждением

Серия с воздушным охлаждением

Система электродинамических вибрационных испытаний серии с воздушным охлаждением имеет диапазон возбуждающей силы от 1 кН до 70 кН, отличается высокой рабочей частотой якоря, превосходными показателями, высокой надежностью и простотой в эксплуатации.

Типичные области применения включают электронные компоненты, автомобильные детали, аэрокосмическую отрасль, авиацию, медицинские приборы и другие испытания малого и среднего масштаба.

Функции

Применение верхней и нижней направляющих конструкций обеспечивает превосходные характеристики и большой противоэксцентрический момент;
Оптимизированный якорь характеризуется малой массой и высокой прочностью.
виброустойчивость, хорошая жесткость и высокая первая резонансная частота;
Оптимизированная конструкция магнитной цепи для достижения более высокого коэффициента использования магнитной цепи и снижения утечки магнитного потока;
Случайная возбуждающая сила эквивалентна синусоидальной возбуждающей силе;
Многоуровневая блокировочная защита обеспечивает безопасность системы и образцов заказчика.

Системная модель	ТС1-150	TS1.5-150	ТС2-150	TS3-150	TS6-230	TS10-240	TS10D-240	TS20-320	TS20-445	TS20LS3-340	TS30-370	TS30LS4-445	TS40-370	TS40LS4-445	ТС49-445	TS49LS3-445	TS49LS4-445	TS50-445	TS50LS3-445	TS50LS4-445	TS60-445	TS60LS3-445	TS60LS4-445	TS65LS3-480	TS70LS3-550
Синус/Случайное (кН)	1	1.5	2	3	6	10	10	20	20	20	30	30	40	40	49	49	49	50	50	50	60	60	60	65	70
Ударная сила (кН)	2	3	4	6	12	20	20	40/60	40/60	40/60	60/90	60/90	80/120	80/120	98/147	98/147	98/147	100/150	100/150	100/150	120/180	120/180	120/180	130/195	140/210
Диапазон частот (Гц)	5-4,500	5-4,500	5-4,500	5-4,000	5-3,500	5-3,000	5-4,500	5-3,000	5-2,800	5-3,000	5-2,800	5-2,600	5-2,800	5-2,600	5-2,600	5-2,600	5-2,500	5-2,600	5-2,600	5-2,500	5-2,600	5-2,600	5-2,500	5-2,700	5-2,500
Максимальное ускорение (м/с²)	500	750	1,000	1,000	1,000	1,000	1,000	1,000	700	800	1,000	750	1,300	900	1,000	900	850	1,000	900	850	1,000	1,000	1,000	920	850
Максимальная скорость (м/с)	2	2	2	2	1.8	1.8	1.8	2	2	2	2	1.8	2	1.8	2	2	2	2	2	2	2	2	2	2	2
Максимальное смещение (мм)	25	25	25	25	51	51	51	51	51	76	51	100	51	100	51	76	100	51	76	100	51	76	100	76	76
Максимальная нагрузка (кг)	70	70	70	120	300	300	300	300	300	300	500	500	500	500	800	800	800	800	800	800	800	800	800	1,000	1,000
Масса якоря (кг)	2	2	2	3	6	10	10	20	28	25	30	40	31	45	49	54	57.5	50	55	59	60	55	60	70	82
Диаметр якоря (мм)	150	150	150	150	230	240	240	320	445	340	370	445	370	445	445	445	445	445	445	445	445	445	445	480	550
Подвеска корпуса. Частота (Гц)	3	3	3	3	3	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
Вставки якоря (стандартные)	13* М8	13* М8	13* М8	13* М8	17* М8	17*М10	17*М10	17*М10	17*М10	21*М10	17*М10	17*М10	17*М10	17*М10	17*М12	17*М12	17*М12	17*М12	17*М12	17*М12	17*М12	17*М12	17*М12	17*М12	33*М12
Плотность рассеянного потока	﹤3 мТл (30 Гс)	﹤ 3 мТл (30 Гс)	﹤3 мТл (30 Гс)	﹤ 3 мТл (30 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 4 мТл (40 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)	﹤ 1 мТл (10 Гс)
Вес (кг)	420	420	420	510	615	930	950	1750	1750	1750	2550	2550	2550	2550	4550	4550	4550	4550	4550	4550	4550	4550	4550	4550	7300
Размеры (мм)	745560658	745560658	745560658	805560663	875560727	966640786	1016640843	11367101052	11367101052	11367101066	12307901155	12307901231	12307901155	12307901231	163611041274	163611041285	163611041340	163611041274	163611041285	163611041340	163611041274	163611041285	163611041340	163611041276	163611041276
модель усилителя мощности	ПВА1	PWA1.5	ПВА2	ПВА3	ПВА6	ПВА10	ПВА10	PWA20	PWA20	PWA20	ПВА30	ПВА30	ПВА40	ПВА40	ПВА50	ПВА50	ПВА50	ПВА50	ПВА50	ПВА50	ПВА60	ПВА60	ПВА60	ПВА70	ПВА70
Мощность (кВА)	1	1.5	2	3	6	10	10	20	20	20	30	30	40	40	50	50	50	50	50	50	60	60	60	70	70
Максимальное выходное напряжение (В)	110	110	110	110	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120	120
Максимальный выходной ток (А)	17	35	35	35	66	110	110	230	230	230	300	300	400	400	500	500	500	500	500	500	550	550	550	580	580
Потребляемая мощность (кВА)	4	4.5	5.5	6.5	16	21	21	44	44	44	54	54	73	73	82	82	82	82	82	82	95	95	95	108	108
Вес (кг)	285	285	285	285	285	285	285	330	330	330	585	585	700	700	780	780	780	780	780	780	850	850	850	900	900
Размеры (мм)	6059801150	6059801150	6059801150	6059801150	6059801150	6059801150	6059801150	6009101800	6009101800	6009101800	6009101800	6009101800	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110	60510002110
Тип охлаждения	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение	Воздушное охлаждение
модель вентилятора	CD200	CD200	CD200	CD200	CD1000	CD1000	CD1000	CD3000	CD3000	CD3000	CD3000	CD3000	CD5000	CD5000	CD5000	CD5000	CD5000	CD5000	CD5000	CD5000	CD7000	CD7000	CD7000	CD7000	CD7000
Мощность (кВт)	0.75	0.75	0.75	0.75	4	4	4	7.5	7.5	7.5	7.5	7.5	15	15	15	15	15	15	15	15	22	22	22	22	22
Расход воздуха (м³/с)	0.1	0.1	0.1	0.1	0.33	0.33	0.33	0.46	0.46	0.46	0.46	0.46	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.1	1.6	1.6	1.6	1.6	1.6
Давление воздуха (кПа)	1	1	1	1	3.5	3.5	3.5	8.8	8.8	8.8	8.8	8.8	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.7	7.5	7.5	7.5	7.5	7.5
Вес (кг)	25	25	25	25	120	120	120	235	235	235	235	235	285	285	285	285	285	285	285	285	390	390	390	390	390
Размеры (мм)	4963821005	4963821005	4963821005	4963821005	7925571260	7925571260	7925571260	9157211445	9157211445	9157211445	9157211445	9157211445	11638741882	11638741882	11638741882	11638741882	11638741882	11638741882	11638741882	11638741882	11639591882	11639591882	11639591882	11639591882	11639591882
