Стандартная система вибрационных испытаний
Стандартная серия систем вибрационных испытаний — это специализированный продукт для разработчиков, отличающийся малыми размерами, компактной конструкцией, низким энергопотреблением, простотой установки, эксплуатации и перемещения, что делает его подходящим для учебных, исследовательских и лабораторных условий. Он широко используется для испытаний на вибрационную стойкость, усталостную прочность и механическое сопротивление миниатюрных компонентов.

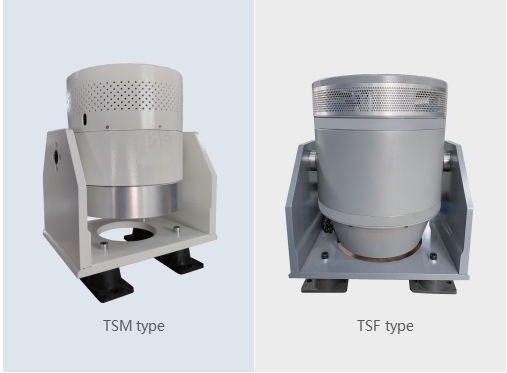

Стандартные системы вибрационных испытаний подразделяются на системы с постоянными магнитами (TSM) и системы с полевой катушкой (TSF) в зависимости от источника возбуждения. Основное различие заключается в способе создания магнитного поля: система TSM создает стабильное магнитное поле с помощью постоянного магнита; система TSF формирует магнитное поле путем подачи энергии на полевую катушку.

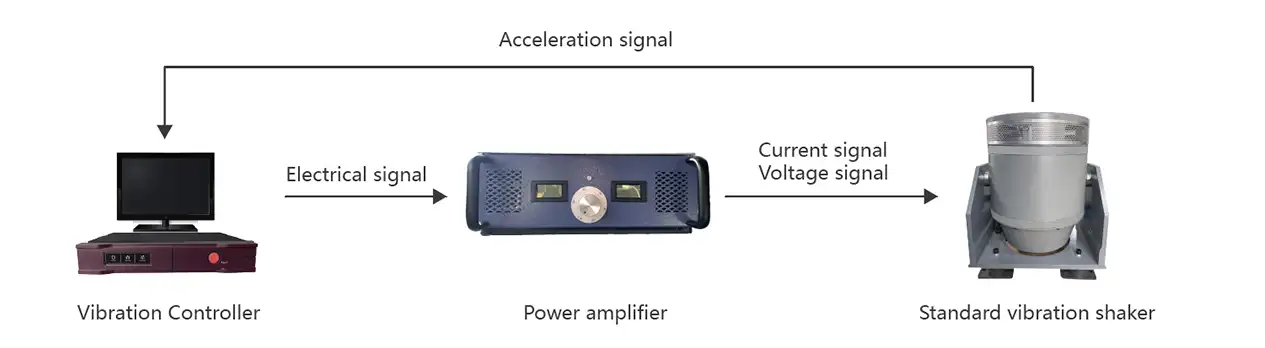

Принцип работы
Вибрация или ударное движение генерируются вибростендом в ответ на усиленный управляющий сигнал, поступающий от контроллера. Акселерометр передает собранный сигнал контроллеру для коррекции в реальном времени и отправляет его обратно на усилитель мощности.
| Модель | TSM-050 | TSF-050 | ||
| Номинальная сила синуса (Н) | 500 | 500 | ||
| Диапазон частот (Гц) | 5~6000 | 5~10000 | ||
| Максимальное перемещение (мм) | 10 | 15 | ||
| Максимальная скорость (м/с) | 1,2 | 1,2 | ||
| Максимальное ускорение (м/с²) | 300 | 300 | ||
| Максимальная нагрузка (кг) | 3 | 20 | ||
| Масса движущихся элементов (кг) | 1,5 | 1,7 | ||
| Диаметр якоря (мм) | Ф95 | Ф120 | ||
| Масса шейкера (кг) | 40 | 118 | ||
| Частота первого резонанса (Гц) | 5000 (ном.) ± 10% | 5000 (ном.) ± 10% | ||
| Усилитель мощности модели PWA-050 | ||||
| Потребляемая мощность (ВА): | AC220V+/-10%, 2200VA | |||
| Масса усилителя мощности (кг) | : около 28. | Габариты (мм): | 429*493*160. | |
